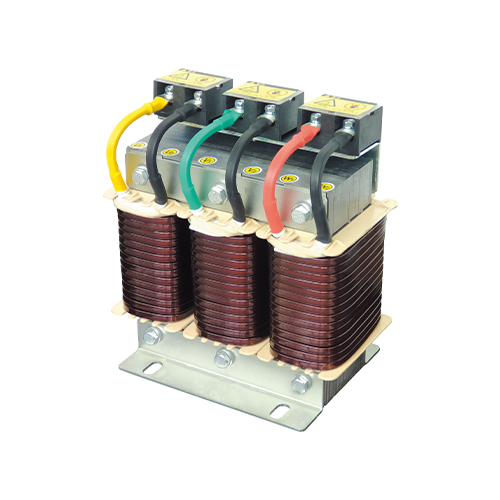

LKSG调谐型干式铁心电抗器
产品简介: 调谐型LKSG系列干式铁芯电抗器依据GB/T 1094.6-2011及JB/T9644-1999标准,用于低压无功补偿柜中,与电容器串联使用。当低压电网中有大量整流、变流装置等谐波源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后,能有效地抑制电网谐波,改善系统的电压波形,提高系统的功率因数,有效地减小合闸涌流及操作过电压。
应用场合: 适用于交流50HZ,额定工作电压400V的配电系统中的各种低压动态补偿滤波装置,与调谐电容器组配合使用。
产品详情



┃ 功能特点


■ 该电抗器分为三相和单相两种,均为铁芯干式;

铁芯采用优质低损耗进口冷轧硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化;

线圈采用H级或C级漆包线绕制,具有极佳的美感且有较好的散热性能;

外露部件均采取了防腐蚀处理,引出端子采用镀锡端子;

与匹配电容使用,调谐滤除特征次谐波。



┃ 型号说明





┃ 技术性能


■ 海拔高度不超过2000米;

运行环境温度-15℃~+45℃,相对湿度不超过90%;

可用于1000V以下的各电压等级的电力系统;

电抗率的种类:6%、7%、12%、14%(特殊可定制);

额定绝缘水平5kV/min;

电抗器各部位的温升限值:铁芯不超过85K,电圈温升不超过95K;

电抗器噪声不大于45dB;

电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行;

电抗值线性度:在1.5倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;

三相电抗器的任意两相电抗值之差不大于±3%;

耐温等级F级(155℃)以上。

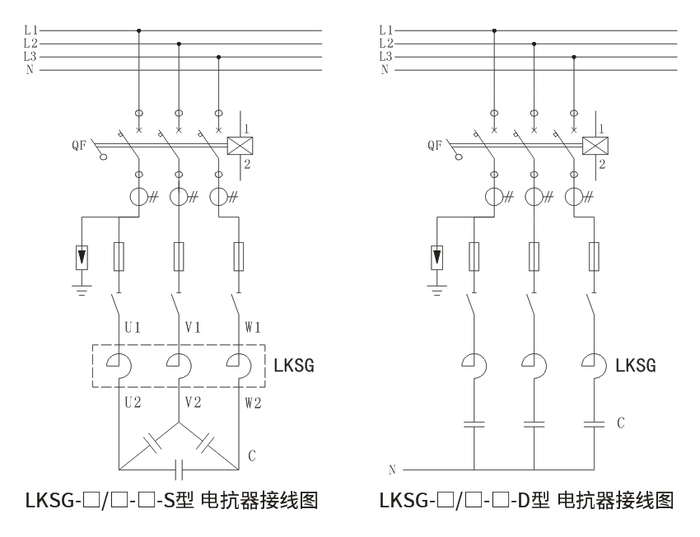

┃ 接线图





┃ 常用列表



400V系统,三相,XL/XC=7%,匹配电容器额定电压:480V


产品型号电抗器容量(kvar)对应电容器容量(kvar)对应电容器电压(kV)额定电抗率外形尺寸(mm)安装尺寸(mm)孔径(mm)
LKSG-0.48/10-7%-S0.70
100.48
7%
210×140×210110×92Φ9
LKSG-0.48/15-7%-S1.0515220×140×230110×92Φ9
LKSG-0.48/20-7%-S1.40
20220×150×230110×102Φ9
LKSG-0.48/25-7%-S1.7525220×150×230110×102Φ9
LKSG-0.48/30-7%-S2.1030240×150×250130×110Φ11
LKSG-0.48/40-7%-S2.8040240×150×250130×110Φ11
LKSG-0.48/50-7%-S3.5050240×190×260130×110
Φ11




400V系统,三相,XL/XC=14%,匹配电容器额定电压:525V


产品型号电抗器容量(kvar)对应电容器容量(kvar)对应电容器电压(kV)额定电抗率外形尺寸(mm)安装尺寸(mm)孔径(mm)
LKSG-0.525/10-14%-S1.40
100.525
14%
210×150×210110×102Φ10
LKSG-0.525/15-14%-S2.1015240×150×250130×110Φ10
LKSG-0.525/20-14%-S2.80
20240×150×250130×110Φ10
LKSG-0.525/25-14%-S3.5025260×160×270150×118Φ10
LKSG-0.525/30-14%-S4.2030260×160×270150×118Φ11
LKSG-0.525/40-14%-S5.6040280×160×320170×118Φ11
LKSG-0.525/50-14%-S7.0050300×220×260180×150
Φ11




400V系统,单相,XL/XC=7%,匹配电容器额定电压:280V


产品型号电抗器容量(kvar)对应电容器容量(kvar)对应电容器电压(kV)额定电抗率外形尺寸(mm)安装尺寸(mm)孔径(mm)
LKSG-0.28/3.3-7%-D0.23
3.30.28
7%
120×100×14090×85Φ8
LKSG-0.28/5-7%-D0.355120×100×14090×85Φ8
LKSG-0.28/6.7-7%-D0.47
6.7120×115×140110×82Φ8
LKSG-0.28/10-7%-D0.7010150×125×160120×90Φ8
LKSG-0.28/13.3-7%-D0.9313.3150×125×160120×90Φ8
LKSG-0.28/15-7%-D1.0515150×140×160120×105Φ8
