LDB谐波电流保护器
产品简介: LDB谐波电流保护器用于交流50/60Hz,标称电压为0.4kV的电力系统中,与电容器相串联,以达到限制并联电容器组的合闸涌流,减小谐波电流对电容元件影响,及消除电力系统短路时电容器放电电流的助增影响。LDB谐波电流保护器为磁芯结构,线圈采用优质裸铜线制作,线盘间垫环氧酚醛布板块,外露部分有良好的防腐蚀层,整体外观由环氧树脂灌封增强绝缘及防潮湿性能。
应用场合: 主要用于低压无功补偿电容器(组)的谐波保护,适用于交流50Hz,额定工作电压380V(220V)的配电系统中的各种低压无功功率补偿装置,安装在箱体内。
产品详情



┃ 功能特点


■ 产品执行标准:JB/T 9644、GB/T 1094.6;

最大瞬间电流能承受与其配套最大容量的电容器合闸涌流的冲击,而不发生电气绝缘闪络击穿和机械损伤;

在通过基波电流和谐波电流均方根的合成电流(有效值)超过1.3倍电容器额定电流,可短时运行;

注入补偿支路电流总谐波畸变率THDi小于15%,温升不大于70K,可长期运行;

典型5、7次谐波负载,或背景谐波电压较高场合,请选用LKSG型调谐滤波电抗器。

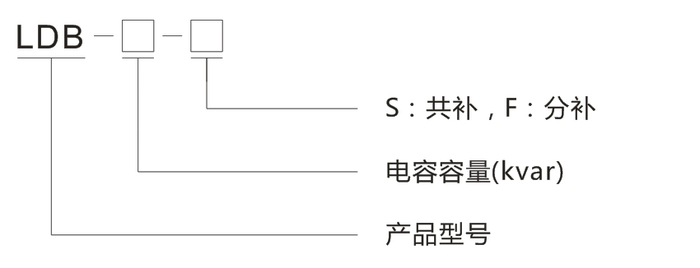

┃ 型号说明





┃ 规格列表



规格列表


产品型号

额定电压(kV)

额定电流(A)

适用电容器容量(kvar)

LDB-5-S/F

0.4/0.25

7.2

5(△)/3*1.7(Y)

LDB-10-S/F

0.4/0.25

14.4

10(△)/3*3.3(Y)

LDB-15-S/F

0.4/0.25

21.7

15(△)/3*5(Y)

LDB-20-S/F

0.4/0.25

28.9

20(△)/3*6.7(Y)

LDB-30-S/F

0.4/0.25

43.3

30(△)/3*10(Y)

LDB-40-S/F

0.4/0.25

57.7

40(△)/3*13.3(Y)

LDB-45-S/F

0.4/0.25

65.0

45(△)/3*15(Y)

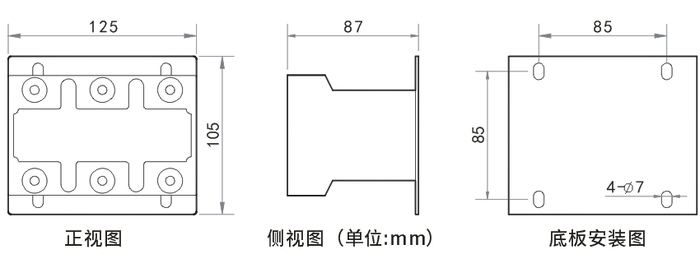

┃ 安装及外形尺寸





┃ 接线原理图
