LTSH调谐型动态补偿滤波调节器
产品简介: 此产品是我公司依据GB/T 15576-2008及GB/T 29312-2012标准设计的一种能够对L-C滤波回路进行快速投切的电子型功率器件,该调节器主电路采用高性能反并联晶闸管模块,由其它电子组件构成触发电路、同步电路及控制电路。本调节器的控制电路与控制器的控制信号采用光电隔离,以避免互相干扰。当控制器发出投切信号时,晶闸管导通或截止,从而投入或切除相应电容器。
应用场合: 适用于交流50Hz,额定工作电压400V的配电系统中的各种低压动态补偿滤波装置,作调谐电容器组的快速投切之用。
产品详情



┃ 功能特点


■ 抗谐波能力强,耐冲击性能好;

响应时间小于20ms,无需放电措施;

投切滤波支路无涌流、无过电压;

工作无噪音,允许频繁投切;

带过热保护;

接线相序自适应,安装接线简便。


┃ 技术参数



技术参数


额定电压0.4kV/0.25kV

共补:400V5kvar~50kvar(三相 角外接)
额定频率50Hz共补:400V5kvar~75kvar(三相 角内接)
响应时间<20ms分补:250V5kvar~15kvar(单相 星接)
切投间隔<80ms控制信号DC 12V,5mA
保护功能缺相、过温



┃ 型号说明





┃安装及外形尺寸


  调节器的安装可采用两种方式:其一是安装在补偿装置的安装板上,安装板的开孔尺寸见下图,其二是安装在补偿装置的安装条架上。调节器有表面氧化处理,铝制散热器,并自带温度控制(45℃)的风扇。为便于通风散热,应垂直安装,使进线端在上,出线端在下,并应在散热器和风扇部位留有风道,建议间距在30mm以上。调节器外形尺寸见下图。

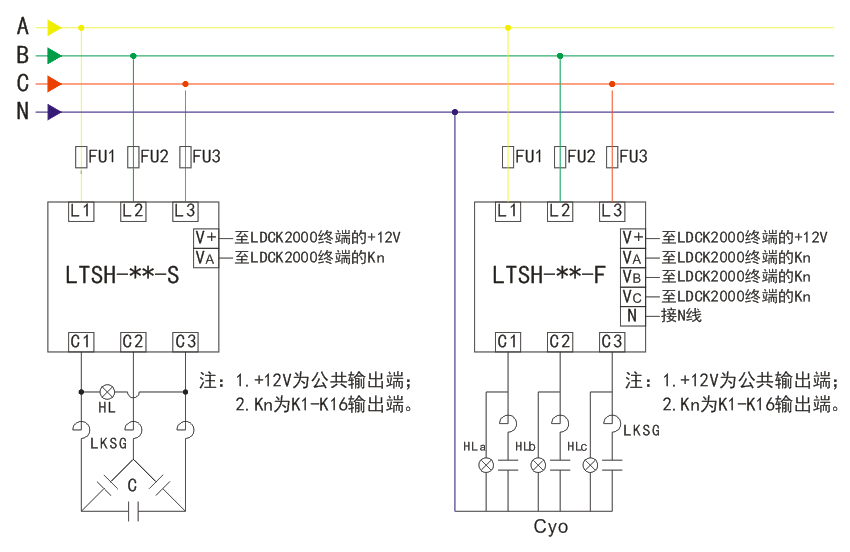

┃接线原理图
