LSKJ智能动态复合开关
产品简介: LSKJ智能动态复合开关导通及关断瞬间由过零单元精准控制,投切过程无涌流,不会产生拉弧,磁保持继电器持续接通功耗低,主要用于无功补偿装置中作为电力电容器投切的执行元件,具有单相补偿和三相补偿功能,执行标准GB 14048.4-2010,GB/T 29312-2012。主要优点是保证无涌流投切,无涌流投切,触点不烧结,功耗低,无谐波注入,近年来得到广泛的应用。
应用场合: 主要用于低压无功补偿电容器(组)的通断控制,是取代目前补偿装置中使用的交流接触器的最佳选择,适用于交流50Hz,额定工作电压400V(250V)的0.4kV配电系统中的各种低压无功功率动态补偿装置。
产品详情



┃ 功能特点


采用单片机控制并智能监测三相电压及电容端电压状况,保证过零采样精准;

导通及关断瞬间由过零单元精准控制,投切过程不产生涌流;

磁保持继电器在导通状态,接触电阻小,功耗极低,无需外加散热片或风扇装置;

输入信号与控制信号光电隔离,抗干扰能力强;

保护功能:缺相保护、内部故障保护。


┃ 技术参数



技术参数


额定电压400V(250V)


共补:400V5kvar~50kvar(三相)
额定频率50Hz分补:250V5kvar~15kvar(单相)
响应时间<100ms控制信号DC 12V,5mA
切投间隔<20s保护功能缺相、频繁投切闭锁
接触压降≤0.1V


接点耐压≥1800V




┃ 型号说明






复合开关容量列表


三相共补三相分补
型号规格控制容量(kvar)型号规格控制容量(kvar)
LSKJ-5-S5LSKJ-5-F3×1.7
LSKJ-10-S10LSKJ-10-F3×3.3
LSKJ-15-S15LSKJ-15-F3×5
LSKJ-20-S20LSKJ-20-F3×6.6
LSKJ-25-S25LSKJ-25-F3×8.3
LSKJ-30-S30LSKJ-30-F3×10
LSKJ-35-S35LSKJ-40-F3×13.3
LSKJ-40-S40LSKJ-45-F3×15



┃ 安装及外形尺寸

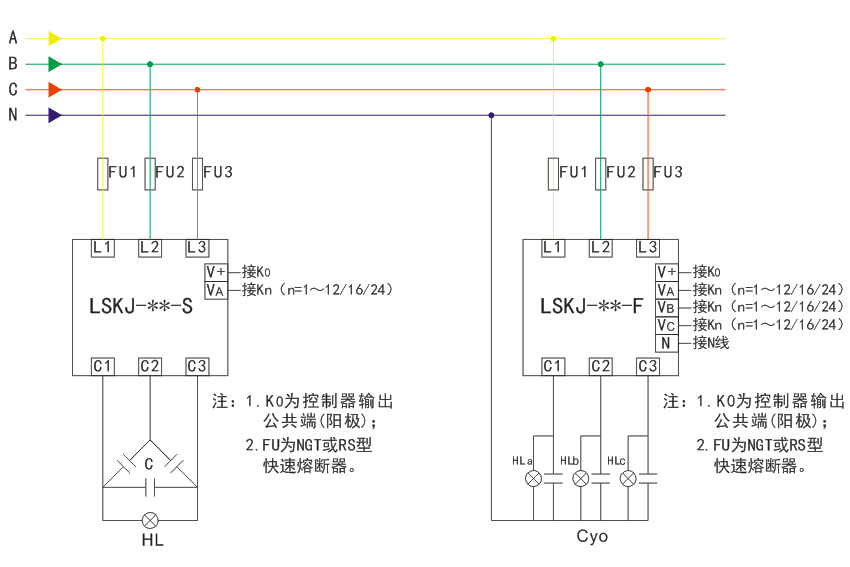

┃ 接线原理图
