LTSC动态无功补偿投切调节器
产品简介: LTSC调节器是依据GB/T 15576-2008及GB/T 29312-2012标准设计的一种能够对并联电容器进行快速投切的电子型功率器件。主电路采用反并联可控硅模块,由其它电子组件构成控制电路、同步电路及触发电路。控制电路与控制器的控制信号采用光电隔离,以避免互相高频噪声干扰。当收到控制器发出投入或切除信号时,可控硅快速导通或截止,从而投入或切除相应电容器。
应用场合: 本调节器用于配电系统三相共补、单相分补电容器组的快速、过零投切,是低压动态无功补偿装置中的最佳选择,适用于交流50Hz,额定工作电压400V(250V)的配电系统中的各种低压无功功率动态补偿装置,作并联电容器的快速投切之用。
产品详情



┃ 功能特点


■ 响应时间小于20ms;

投切无涌流、无过电压;

工作无噪音,允许频繁投切;

接线相序自适应,安装接线简便;

满足空载、满载试验;

控制功率小,具备防抖功能;

自动散热,散热风机功耗低;

过热自动保护;

控制信号光电隔离,抗干扰能力强。


┃ 技术参数



技术参数


额定电压0.4kV/0.25kV

共补:400V5kvar~50kvar(三相)
额定频率50Hz分补:250V5kvar~15kvar(单相)
响应时间<20ms控制信号DC 12V,5mA
切投间隔<80ms保护功能缺相、过温



┃ 型号说明





┃ 容量列表



调节器容量列表


三相共补三相分补
型号规格控制容量(kvar)型号规格控制容量(kvar)
LTSC-5-S5LTSC-5-F3×1.7
LTSC-10-S10LTSC-10-F3×3.3
LTSC-15-S15LTSC-15-F3×5
LTSC-20-S20LTSC-20-F3×6.6
LTSC-25-S25LTSC-25-F3×8.3
LTSC-30-S30LTSC-30-F3×10
LTSC-40-S40LTSC-40-F3×13.3
LTSC-50-S50LTSC-50-F3×15



┃ 安装及外形尺寸

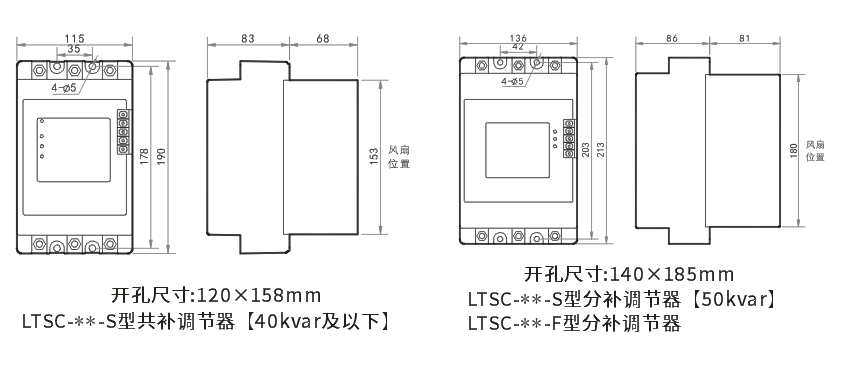

  调节器的安装可采用两种安装方式:其一是安装在补偿装置的安装板上,安装板的开孔尺寸见下图,其二是安装在补偿装置的安装条架上。调节器有表面氧化处理,铝制散热器,并自带温度控制(45℃)的风扇。为便于通风散热,应垂直安装,安装时应使进线端在上,出线端在下,并应在散热器和风扇部位留有风道,建议间距30mm以上。调节器的外形尺寸见下图。





┃ 接线原理图
