JKWDL200动态无功补偿控制器
产品简介: JKWDL200智能型动态无功补偿控制器(抗谐波型)是深圳市力量科技有限公司依据JB/T 9663-2013标准推出的带有抗谐波功能的动态无功补偿控制器。采用防火ABS外壳,SMT、波峰焊工艺批量制作,100% 55℃老化、测试,符合CQC及相关技术标准最新要求。专门针对快速动态无功补偿控制的特性而开发的新产品,具有抗干扰能力强、运行稳定可靠、补偿精度高等优点。
应用场合: 适用于配电系统谐波超量,负荷快速变化的场所,以实现三相共补、单相分补及混合补偿,满足各种低压动态无功补偿装置(柜、箱、屏)安装及不同工况下稳定运行。
产品详情



┃ 功能特点


取样物理量为无功功率,且监测量和控制目标是同一物理量,控制准确合理;

可实时显示数字式电流、电压、功率因数、有功功率、无功功率、电压/电流总谐波畸变率;

面板设有操作功能键可完成参数的显示切换及有关参数(如目标功率因数、第一路电容量、电容路数、CT变比值、投切延时、电压谐波超限保护等)的设定,设定的参数均采用数字式且具备断电记忆功能,简明的人机对话操作更为直观方便;

具有手动/自动切换方式:自动方式工作时,本机自动跟踪电网的无功变化,通过对电容器的自动投切■实现无功补偿;处于手动工作时,通过按键可实现电容器的手动投切;

具有感性、容性、报警(过压、欠压、断相、谐波超限等),以及各路电容器的投切指示;

适用于不同运行工况及环境,无功补偿柜运行经济;

最快达20ms的投切间隔时间,适用于快速变化负载;

在电压谐波总畸变率达到40%可靠稳定运行;

电网谐波含量超过设定值,自动退出电容器组;

具备电流极性自适应功能,电流取样极性反接,不影响原有相序的容感性。



┃ 技术参数



技术参数


额定电压220V/380V

灵敏度50mA(min)
额定频率50Hz目标功率因数0.85~1.00~-0.90
取样电流0~5A投切延时0.02s~90s
输出路数规格12,16,24路CT变比倍数10~1600
输出容量每路DC12V*20mACT变比倍数0.5~99.5kvar
取样物理量无功功率电容投切方式循环+编码

电压上限

共补400V~480V

分补230V~260V

功耗整机功耗≤7VA

电压下限

共补320V~360V

分补170V~210V

通信通讯口RS485【订货需注明】
谐波限值1.0级通讯协议企业通讯协议
谐波限值1.0级


无功功率1.0级




┃ 型号说明

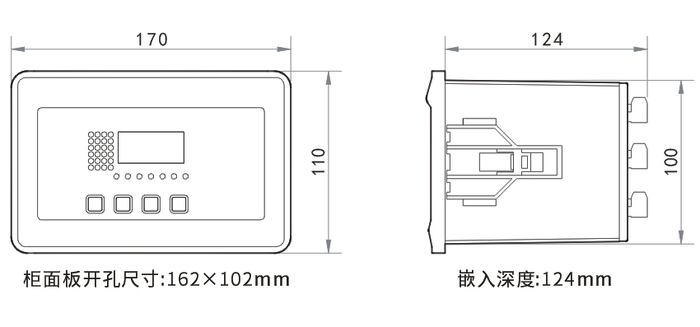

┃ 安装及外形尺寸

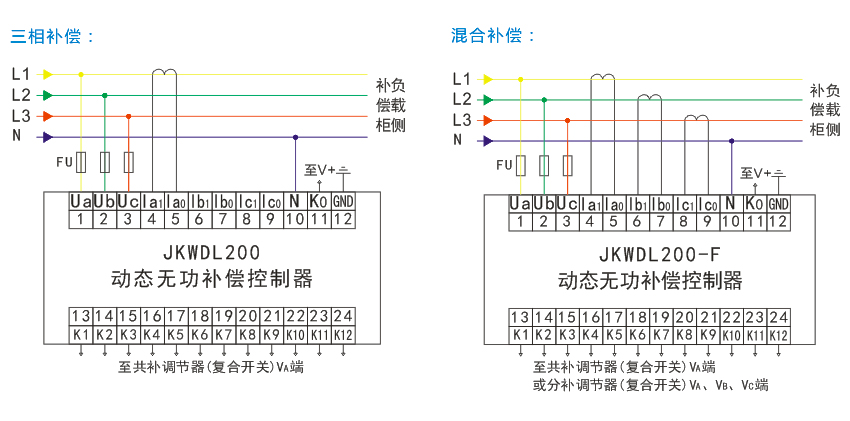

┃ 接线原理图

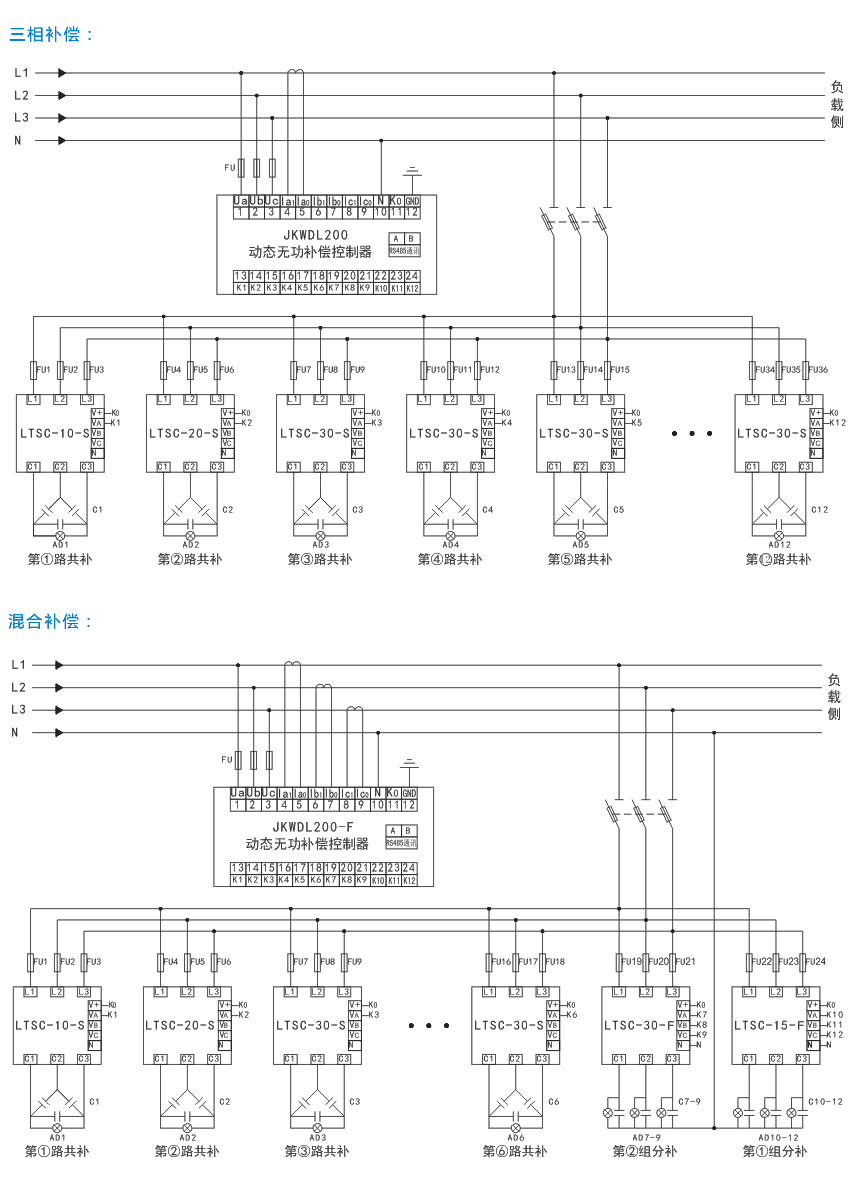

┃ 接线原理图
