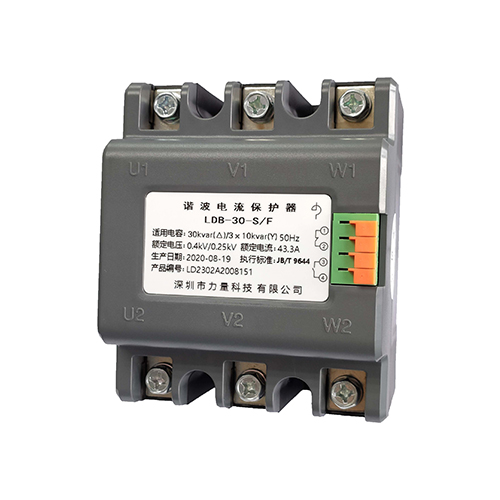

LDB谐波电流保护器

产品简介：

LDB谐波电流保护器采用具有高磁导率、高矩形比、磁芯损耗低、高温稳定性好的非晶磁环作为磁芯，铜线绕制，外壳采用阻燃工程塑料，整体美观，安装方便。100%全功能测试，符合JB/T 9644、GB/T 1094.6标准要求。安装于无功补偿柜中，与调节器/复合开关、电容器配套使用，减少谐波电流对电容器的影响，限制电容器组的合闸涌流，消除电力系统短路时电容器放电电流助增的影响。

应用场合：

应用于标称电压为0.4kV、频率50Hz的低压无功功率补偿装置中，与电容器串联使用。注：背景谐波电压(THDu)超过5%或谐波电流(THDi)超过15%的工况，请选用LKSG型调谐滤波电抗器。

上一个： LKSG调谐/滤波电抗器

下一个： LTSH滤波型动态补偿滤波调节器

产品详情

┃ 功能特点

■ 产品执行标准：JB/T 9644、GB/T 1094.6；

■ 串联在补偿支路抑制高次谐波及限制合闸涌流；

■ 三相一体式设计，结构紧凑，安装、接线、维护简便；

■ 发热量小，温升不大于70K，具备常闭温度结点，与控制信号串联，可实现过温保护功能；

■ 能承受与其容量匹配的电容器合闸涌流的冲击，而不发生电气绝缘击穿和机械损伤。

┃ 安装及外形尺寸
