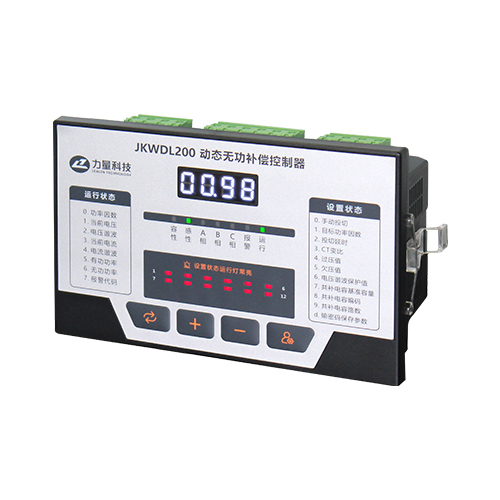

┃ 功能特点
■ 可依据变压器负载状态，自动调整目标功率因数，自动优化补偿效果；
■ 可设置电容额定电压，实时计算电容输出容量，投切容量控制精准，补偿精度高；
■ 可设置四象限识别功能，适应光伏设备并网工况；
■ 控制器监测到变压器功率因数达不到设置值要求，可提示报警；
■ 多台补偿柜并联运行时，能均分投入电容数量，控制电容智能循环投入切除，防止电容长期持续投入温升过高；
■ 具备预判断功能，延时范围可设0.02～90秒；
■ 可提供RS485串口，支持Modbus协议；其他通讯方式可定制；
■ 电容器投切控制采用编码+循环方式，控制输出信号为DC 9～12V；
■ 可实时显示功率因数、电压、电流、有功功率、无功功率及电压/电流总谐波畸变率；
■ 可设置目标功率因数、投切延时、CT变比、电压谐波保护值、电容基准容量、电容编码、电容路数、并机编号、放电时间等；
■ 具备手动/自动切换方式，便于实现手动调试及自动补偿功能；
■ 具有自动运行、感性、容性、欠流、报警及电容器投入指示，在欠流及报警状态（过压、欠压、谐波超限、低功率因数）能自动切除电容器，欠流及报警解除后，具备自恢复功能。
┃ 技术参数
技术参数
|
基 本 参 数 | 额定电压 | 220V/380V | 控 制 参 数 | 灵敏度 | 50mA（min） |
| 额定频率 | 50Hz | 目标功率因数 | 0.85～1.00～-0.90 |
| 取样电流 | 0～5A | 投切延时 | 0.02s～90s |
| 输出路数 | 规格12，16，24路 | CT变比倍数 | 10～1600 |
| 输出容量 | 每路DC12V*20mA | CT变比倍数 | 0.5～99.5kvar |
| 取样物理量 | 无功功率 | 电容投切方式 | 循环+编码 |
保 护 参 数 | 电压上限 | 共补400V～480V 分补230V～260V | 功耗 | 整机功耗 | ≤7VA |
电压下限
| 共补320V～360V 分补170V～210V | 通信 | 通讯口 | RS485【订货需注明】 |
| 谐波限值 | 5%～50% | 通讯协议 | Modbus协议 |
| 有功功率 | 1.0级 |
|
|
|
| 无功功率 | 1.0级 |
|
|
|
┃ 型号说明
┃ 安装及外形尺寸
┃ 接线原理图
┃ 控制接线图
